IJVM与MIC-1
微体系结构层夹在数字逻辑层和指令系统层之间。设计CPU时通常先大致确定指令系统，然后设计微体系结构实现它，或是两者是并行设计的。通常RISC(精简指令集)的很多指令可在单个时钟周期完成。而Intel酷睿的x86指令集属于CISC(复杂指令集)，一条指令可能需要多个时钟周期，会被分为多个操作步骤，其控制方式和简单的指令系统有较大区别。
微体系结构层没有太多一般性原理，很多都是特例。所以在学习微体系结构层时，需要预先引入一种具体的指令系统，然后再考虑怎么构建微体系结构层实现指令系统。这里将要引入的指令系统是JVM的一种子集IJVM，其仅包含部分整数指令，并且不包含面向对象特性。IJVM指令通常只有1-2个字段，第1个字段都是操作码(opcode)，用于标识指令，有的包含操作数(operand)字段，用于提供额外信息。
虽然JVM通常是虚拟机，即JVM指令的实现不是微体系结构而是C语言程序。但JVM指令系统和实际CPU的指令系统有很大共性，并且也适合用于学习微体系结构，原因是IJVM指令集虽然不大，但其可看作复杂指令，有的指令需分为多个操作步骤执行，对于学习微体系结构更有帮助。
在学习IJVM指令系统、如何用微体系结构实现IJVM指令系统之前，先学习一种具体的微体系结构，称为MIC-1，其将被用于实现IJVM。而在微体系结构中，数据通路又是最重要的部分之一。
数据通路的组成

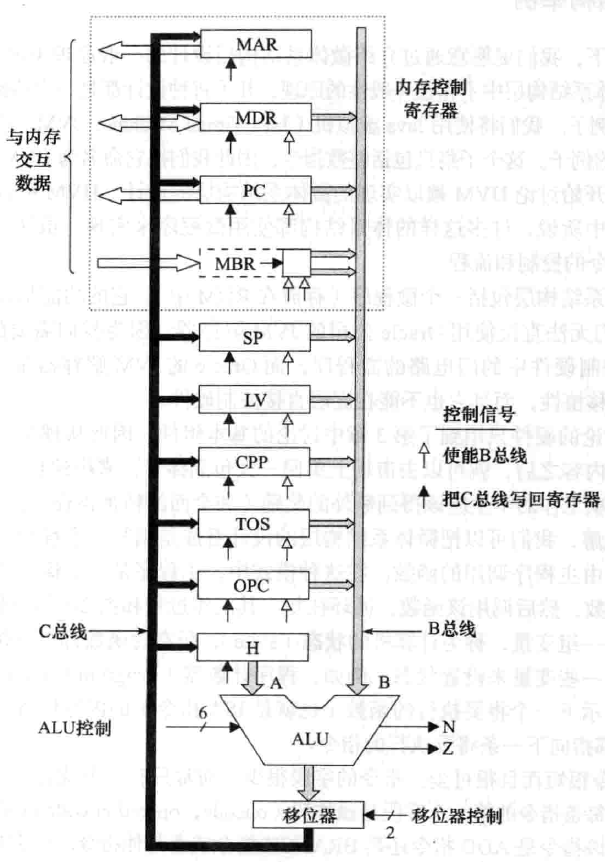

CPU由不同数量的ALU、寄存器、内部总线、控制单元等组成。数据通路是数据在各部件之间传送的路径，所以其可看成是由ALU、寄存器、总线等复合而成的功能单元，粒度介于CPU和CPU部件之间。上图是MIC-1微体系结构的数据通路，这里分别说明一下其中的部件和信号：

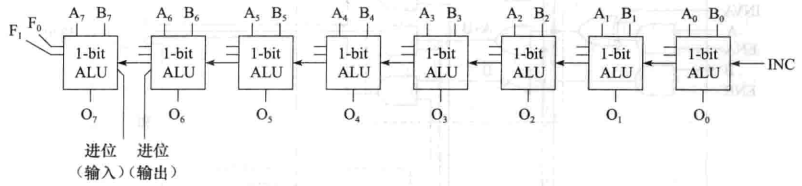

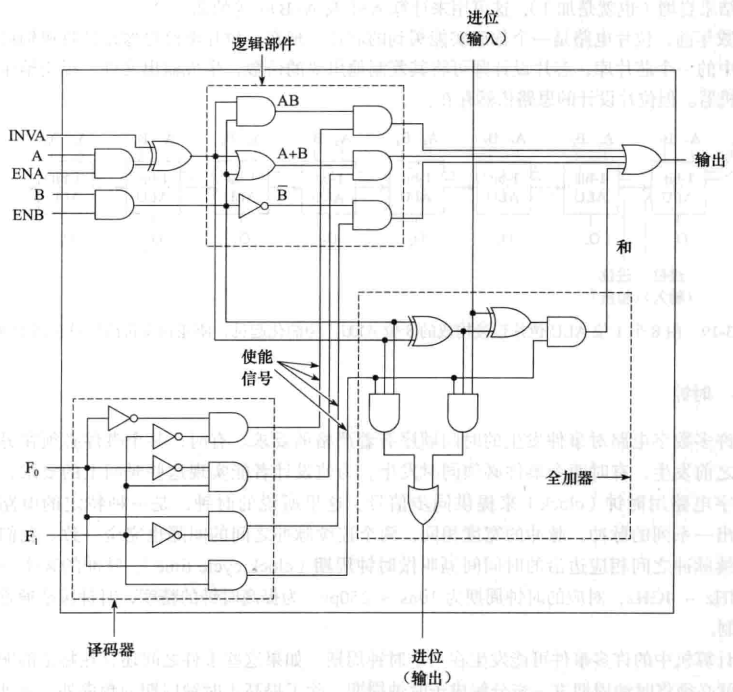

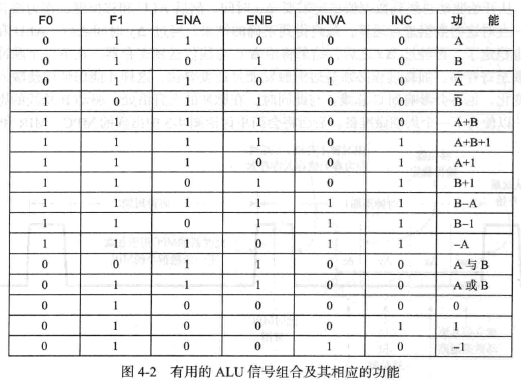

1) ALU：ALU和之前讨论数字逻辑层用的ALU电路一样，左输入A和右输入B对应之前ALU的A和B(把之前ALU的电路图贴出来了)。ALU左边的6箭头代表由F0、F1、INVA、ENA、ENB、INC(进位输入)组成的6个信号线，其组合可提供的功能如上图所示。另外ALU还有之前没有的N和Z两个输出，其值取决于ALU输出，N=1表示输出值为负(最高位等于1)，Z=1表示输出值是零；
2) 寄存器：ALU上面的长方形代表各种寄存器，除MBR是8位的，其他都是32位寄存器；
3) 移位器：用于接收ALU的输出并进行移位计算，其含2根移位器控制信号线，其中1根控制是否执行算数右移1位(右移1位，新最高位和原最高位相同。简称SRA1)计算，另1根控制逻辑左移8位(左移8位，空出来的低8位填0。简称SLL8)计算；
4) C总线：具有32位数据线，用于把移位器的输出写入一或多个寄存器；
5) B总线：具有32位数据线，用于传出某一个寄存器的内容；
6) 空心箭头：将该寄存器内容输出到B总线的使能。注意到这些使能同时只能有1个有效，否则有歧义。MAR不连接B总线没有空心箭头，H寄存器是ALU的唯一左输入也没有空心箭头。注意MBR下面多个1个空心箭头，起作用之后会说明；
7) 实心箭头：将C总线数据写入该寄存器的控制信号。MBR不连C总线没有实心箭头；
从这个结构中可以发现，MIC的数据通路有这两大功能：
1) 让数据经“寄存器-B总线-ALU/移位器-C总线-寄存器”的路径传送和执行计算；
2) 让数据经“寄存器-内存总线-内存”的路径传送。这里没具体画出这部分；
数据通路的时序逻辑
上面提到，数据会在数据通路中按“寄存器-B总线-ALU/移位器-C总线-寄存器”流动，而在一个时钟周期里只有两个“信号”，即依次出现的1个下降沿和1个上升沿(MIC-1的时钟以下降沿开始)。那么如何让数据通路在单个时钟周期里完成这么多个步骤(不考虑用多个周期完成)？
实现这一点的关键在于充分利用组合逻辑的特性和B、C两条总线，进而能够利用这两个边沿划分出更多个的子周期。这里以实现SP寄存器自增1为例，按时间顺序给出一个时钟周期里的各个子周期：
1) 时钟周期开始，电平出现下降沿，此时开始准备控制信号，比如控制SP接入B总线的信号、控制C总线接入SP的信号、让ALU执行B+1的控制信号等。然后等到这些控制信号稳定；
2) 等到B总线在ALU的B端的信号稳定（SP的当前数据）;
3) 等到ALU的输出信号稳定；
4) 等到移位器的输出信号稳定；
5) 等到C总线在SP输入端的信号稳定（原SP+1后的数据）；
每个子周期的时间应是已知的(工程师会测出来)，这才能保证子周期的总时间不超过时钟低电平持续时间，并且还要多预留点时间应对误差。这些子周期除了开始的下降沿，再没有其他信号“通知”每个何时子步骤开始结束，但是只要有足够的时间，就会有稳定正确的原SP+1数据在SP寄存器的输入端，只要等待之后的时钟上升沿到来，新的SP+1数据就会被时钟以边沿触发的方式“打入”SP寄存器(这里回忆一下寄存器是由D触发器构建的，而D触发器是边沿触发的存储部件)。
需要注意到“打入”SP时，SP可被入写时间必须足够短，否则新SP寄存器数据会再一次经过B总线-ALU-C总线进入SP，导致SP可能自增2、自增3。所以硬件工程师必须做严格的时序控制，充分了解ALU、总线等部件的输出延迟。比如说如果控制SP可被入写时间短于B总线传输延迟+ALU输出延迟。实际CPU的设计也是这样，通过这些数据进行调整，确保时序的正确性。
可以猜测上面采用了B、C双总线而不是单总线的原因，可能是单总线难拆分太多的子周期。由于上述数据通路只使用了1个时钟周期，所以称其为单周期数据通路，相应的还有多周期数据通路。单周期数据通路有一个缺点，就是如果要执行复杂操作，又必须在一个时钟周期里完成，当原件的延迟比较大的时候，就要放慢时钟让每个子周期都有更长的时间，这会影响到其他简单操作的性能。
数据通路的内存操作
上图没画内存总线的形态，其地址和数据总线都是32位。注意这里的机器字长=MDR位数=内存数据线宽度=存储字长(大多数微体系结构也满足这个等式，但也有例外)。发起内存读写前，需先把内存地址放入相关寄存器，然后在内存控制总线发出读写信号。如果是内存读，内存会把相应的字通过内存总线送入相关寄存器，该数据通路有2种内存通信端口：
1) 32位按字寻址端口：由MAR(内存地址寄存器)和MDR(内存数据寄存器)控制。MAR存字地址(其值0,1…k指第k个字)，当把2存入MAR然后读内存，将得到内存第2个字(8-11字节)，其值保存在MDR；
2) 8位按字节寻址端口：由PC寄存器(程序计数器)控制，其把一个字节读入到MBR(内存缓冲寄存器)的低八位。并且该端口只能读内存而不能写。 PC存放的是字节地址，当把2存入PC然后读内存，将得到内存第2个字节，其值保存到MBR；
两种端口用于操作不同的内存区域，目前阶段只能笼统认为32位端口用于指令系统层数据(用字组织)，8位端口用于指令系统层可执行程序(用字节组织)，其他存地址的寄存器都用字地址。这两种端口构成了MAR读/MAR写/PC读三类操作，这三类操作有惯用称呼，分别为read/write/fetch。

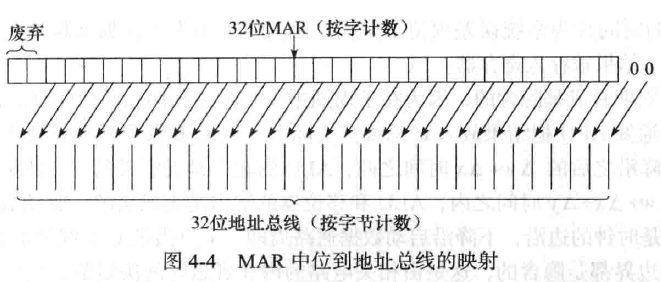

两种端口的位数不同会有些小问题，假设内存按单字节编址，MAR想找第k个32位字怎么办？这只需按上图所示，通过“左移2位”即可实现这种倍数放大。类似的对于MBR(8位)，其如何把数据放到32位的B总线数据线上？这需要将8位数据扩展为32位，图中MBR框框的长度短于其他寄存器，但虚线长度和其他寄存器一样，就是为了说明虽然MBR是8位的，但其可输出32位。扩展规则是符号扩展和无符号扩展(零扩展)，之前讨论过这两种扩展，MBR多出来的1个空心箭头就用于选择扩展方式。
最后看内存操作的时序，以read为例。当在某个时钟周期里，内存地址已稳定存储于MAR，内存总线的控制线有稳定的read信号时。在下个时钟即将开始前，内存才会根据其地址线(MAR)和控制线(read)上的信号开始执行这个read操作。然后我们规定MIC-1的内存能够在下个时钟周期上升沿就把数据打入MDR(实际计算机需要很多个时钟周期)，还是以read为例，第i周期执行read，第i+1周期的上升沿将送回的数据“打入”MDR，第i+2周期才能让MDR的数据进入ALU运算。最后说明一些重要的时序细节：
1) 同一个时钟周期里，不允许C总线和内存总线写入同一个寄存器。因为打入寄存器必须非常快，所以没有时间让这2个写入按部就班相继完成。这个操作会使寄存器的数据不可预料；
2) 同一个时钟周期里，允许C总线写入PC/MAR并基于写入后的PC/MAR发起内存操作。因为内存会在时钟周期快结束时执行操作，而C总线写入发生在上升沿，时间间隔足够让PC/MAR稳定；
微指令

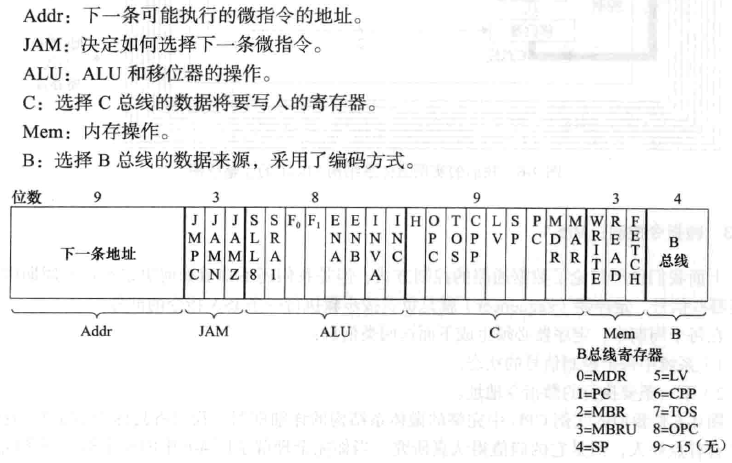

所有信号线的值会在每个时钟周期开始时同时确立，用于决定数据通路在该周期的行为，所以也称这组信号为微指令。可以所有这些信号整理成上述格式(共6类信号，29个信号线)：
1) 9个C总线写入寄存器的控制信号线；
2) 8个寄存器输出到B总线的使能信号线；
3) 1个MBR寄存器的符号扩展和无符号扩展的控制信号线；
3) 6+2个ALU与移位器的控制信号线；
4) 2个内存总线的控制信号线，用于发起read和write；
5) 1个内存总线的控制信号线，用于发起fetch；
然后再来看如何减少这29个信号线的数目，这里注意到9个输出到B总线的寄存器不能同时向B总线输出数据，即这9个使能在同一时刻只能有1个有效。这就适合用一个4-16译码器简化这9个线(输出端的另外7位闲置)，这就把原来的9位信号线化简到4位，信号线总数从29减到24。
这24位只能控制一个时钟周期的数据通路，但通常还应该包含一些信息用于决定下个周期的操作。这里再额外加入共12位的ADDR和JAM字段，其用于决定下一次执行哪个微指令。这36位构成了最终的微指令系统。这些指令中有很多个基本的分组，排列这些组的次序的依据主要是CPU内部的布线难度。
至此我们还不知道这多出来的12位的具体控制逻辑，这需要在完整的MIC-1微体系结构中讨论。
